Mobil Yüksek Çözünürlüklü Bağlantı veya MHL, tüketicilerin taşınabilir tüketici elektroniği cihazlarını yüksek çözünürlüklü televizyonlara (HDTV’lere) ve ses alıcılarına bağlamasına olanak tanıyan bir mobil ses/video arayüzü için endüstri standardıdır.

MHL, Nokia, Samsung, Silicon Image, Sony ve Toshiba gibi önde gelen şirketlerden oluşan MHL Konsorsiyumu tarafından geliştirilmiştir.

Mevcut MHL standardı, bağlı cihazı aynı anda şarj ederken 4K (Ultra HD) yüksek çözünürlüklü (HD) video ve TrueHD ve DTS-HD dahil olmak üzere 7.1 surround ses desteği sunmaktadır. MHL spesifikasyonunun 1.0 sürümü Haziran 2010’da yayınlandı. Daha sonra standart, MHL 2.0 spesifikasyonlarının yayınlanmasıyla daha da geliştirildi. MHL konektörüne sahip ilk seri üretim akıllı telefon, 2011 yılında piyasaya sürülen Samsung Galaxy SII idi.

MHL aşağıdaki özelliklere sahiptir

1080p sıkıştırılmamış HD video iletimi
8 kanallı sıkıştırılmamış sesin (örneğin 7.1 surround ses) iletimi
Cihazın pilini MHL kablosu üzerinden şarj eder – MHL 1.0 için 500mA’e kadar ve MHL 2.0 için 900mA’e kadar.
Yüksek Bant Genişliğine Sahip Dijital İçerik Koruması (HDCP) desteği
Uzaktan Kumanda Protokolü (RCP) desteği, TV’nin Tüketici Elektroniği Kontrolü (CEC) işlevi aracılığıyla MHL mobil cihazını TV uzaktan kumandasıyla çalıştırmanıza olanak tanır (TV tarafından desteklenmesi gerekir).
Bağlantı noktası konusunda bağımsızdır, en az beş pin gerektirir.

Telefonlarda MHL bağlantısı çoğunlukla Micro USB portu üzerinden kurulur; bu port günümüzdeki çoğu cep telefonunda şarj ve veri iletimi için kullanılır.

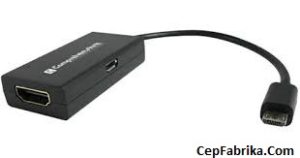

En yaygın kullanılan adaptör, 5 pinli Micro-USB-HDMI adaptörüdür. Başlangıçta bunların çalışması için ayrı bir güç kaynağı gerekiyordu, ancak mevcut MHL standardı, ek bir güç kaynağına ihtiyaç duymadan pasif bir dönüştürücüye izin veriyor.

Samsung kendi 11 pinli MHL microUSB konektörünü geliştirdi, bu nedenle Samsung Galaxy S III, Galaxy Note II ve Galaxy S4 gibi yeni cihazlar, özel bir 11 pinli Micro-USB-HDMI adaptörü gerektiriyor. İyi haber şu ki, eğer zaten 5 pinli bir Micro-USB-HDMI adaptörünüz varsa, bu akıllı telefonlarla kullanmak için sadece yeni bir uca ihtiyacınız olacak.

Ağustos 2013’te MHL Konsorsiyumu, en yeni nesil MHL 3.0 özelliklerini duyurdu.

MHL 3.0 aşağıdaki iyileştirmeleri içermektedir:

Çift yönlü kanal kullanımıyla bant genişliğinin iki katına çıkarılması sayesinde 4K (Ultra HD) 2160p30 video desteği sunar.
Dolby® TrueHD ve DTS-HD ile geliştirilmiş 7.1 surround ses.
10W’a kadar güç şarjı
MHL 1 ve MHL 2 ile geriye dönük uyumludur.
En yeni HDCP 2.2 desteği
Dokunmatik ekran, klavye ve fare gibi çevre birimlerini destekleyen geliştirilmiş Uzaktan Kumanda Protokolü (RCP), cihazın MHL bağlantısı üzerinden kontrol edilmesini sağlayarak, örneğin akıllı telefonunuzla aracınızın dokunmatik özellikli bilgi-eğlence ekranı üzerinden etkileşim kurmanıza olanak tanır.

Mobil Yüksek Çözünürlüklü Bağlantı ( MHL ), akıllı telefonların, tabletlerin ve diğer taşınabilir tüketici elektroniği cihazlarının yüksek çözünürlüklü televizyonlara (HDTV’ler), ses alıcılarına ve projektörlere bağlanmasına olanak tanıyan bir mobil ses/video arayüzü için endüstri standardıdır. Standart, Micro-USB gibi mevcut mobil cihaz bağlantı noktalarını paylaşmak ve sınırlı alana sahip cihazlarda video bağlantı noktaları ekleme ihtiyacını ortadan kaldırmak için tasarlanmıştır.

MHL, görüntüleme cihazlarına ya doğrudan MHL özellikli özel HDMI girişleri aracılığıyla ya da MHL-HDMI adaptörleri kullanılarak standart HDMI girişleri aracılığıyla dolaylı olarak bağlanır. MHL, Nokia , Samsung , Silicon Image, Sony ve Toshiba olmak üzere beş şirketin oluşturduğu bir konsorsiyum tarafından geliştirilmiştir.

HDMI standardının kurucu şirketlerinden biri olan Silicon Image, Ocak 2008 Tüketici Elektroniği Fuarı’nda (CES), geçişi en aza indirilmiş diferansiyel sinyalleme (TMDS) teknolojisine dayalı bir mobil ara bağlantı sergiledi. Bu arayüz, gösterim sırasında “Mobil Yüksek Çözünürlüklü Bağlantı” olarak adlandırıldı ve MHL Konsorsiyumu tarafından duyurulan uygulamanın doğrudan öncüsüydü. Şirketin, bu orijinal teknolojiyi herhangi bir hacimde piyasaya sürmediğini, ancak bir çalışma grubu başlatmak için bir yol olarak kullandığını söylediği belirtiliyor.

Çalışma grubu Eylül 2009’da duyuruldu ve MHL Konsorsiyumu Nisan 2010’da Nokia , Samsung , Silicon Image , Sony ve Toshiba tarafından kuruldu . MHL spesifikasyonunun 1.0 sürümü Haziran 2010’da yayınlandı ve Uyumluluk Testi Spesifikasyonu (CTS) Aralık 2010’da yayınlandı MHL özellikli ürünlerin ilk perakende satışa sunulduğu tarih oldu^.

MHL standardını içeren ilk mobil cihaz, 2011 Mobil Dünya Kongresi’nde duyurulan Samsung Galaxy S II idi. MHL, 2014 yılında standardın oluşturulmasından bu yana yarım milyardan fazla MHL özellikli ürünün sevk edildiğini duyurdu.

MHL, akıllı telefonlar ve tabletler gibi mobil cihazlar için tasarlanmış bir HDMI uyarlamasıdır. Yalnızca pasif kablolar ve adaptörler kullanarak HDMI ile uyumlu olan DVI’dan farklı olarak , MHL, HDMI soketinin MHL özellikli olmasını gerektirir. (MHL sinyalini MHL özelliği olmayan bir HDMI soketine iletmek için, MHL özellikli bir sokette sinyali alan, HDMI’ya dönüştüren ve HDMI sinyalini MHL özelliği olmayan sokete ileten bir adaptör cihazı kullanılabilir). Sıkıştırılmamış HDCP şifreli yüksek çözünürlüklü video , sekiz kanallı surround ses ve Tüketici Elektroniği Kontrolü (CEC) ile uzaktan cihazları kontrol etme yeteneği gibi HDMI ile birçok ortak yönü vardır.

HDMI’da kullanılan 19 pin yerine MHL’de toplam beş pin kullanılır: veri için diferansiyel bir çift, çift yönlü bir kontrol kanalı (CBUS), güç şarj kaynağı ve toprak. Bu, çok daha hafif bir kabloya ve mobil cihazda çok daha küçük bir konektöre olanak tanır, çünkü tipik bir MHL kaynağı, standart 5 pinli bir Micro-USB soketinde USB 2.0 ile paylaşılır. (MHL portları yalnızca MHL’ye tahsis edilebilse de, standart en yaygın kullanılan portlarla port paylaşımına izin verecek şekilde tasarlanmıştır.) USB portu, kontrol kablosunda algılanan MHL uyumlu bir alıcıyı (örneğin, bir TV) tanıdığında USB’den MHL’ye geçer. Tipik bir MHL alıcısı, standart 19 pinli bir HDMI soketinde HDMI ile paylaşılır.

Aynı beş pinli Micro-USB portu genellikle cihazı şarj etmek için de kullanıldığından, alıcının kullanımdayken şarj durumunu korumak (hatta yeniden şarj etmek) için güç sağlaması gerekir (ancak bu, mevcut gücün yeterli olmasına bağlıdır; örneğin, MHL 2 ve 3 minimum 4,5 W / 900 mA sağlarken, superMHL 40 W’a kadar sağlayabilir). Güç hattının bu şekilde kullanılması, bir ekranın EDID’sini okumak amacıyla kaynağın 55 mA sağlamasını bekleyen HDMI’dan farklıdır.

HDMI’ya kıyasla MHL’nin düşük pin sayısı nedeniyle, HDMI’da ayrı özel pinlerde taşınan işlevler, yani: Görüntü Veri Kanalı (DDC) (15 ve 16 numaralı pinler) ve CEC (13 numaralı pin), bunun yerine çift yönlü kontrol veri yolu (CBUS) üzerinde taşınır. CBUS, hem DDC veri yolunun işlevini taklit eder hem de CEC veri yolu işlevini taklit eden bir MHL yan bant kanalı (MSC) taşır ve bir TV uzaktan kumandasının, Uzaktan Kumanda Protokolü (RCP) ile bir telefondaki medya oynatıcısını kontrol etmesine olanak tanır.

MHL , video, ses ve yardımcı verileri taşımak için HDMI ile aynı Geçişi en aza indirilmiş diferansiyel sinyallemeyi (TMDS) kullanır. Bununla birlikte, MHL, HDMI’dan farklı olarak , HDMI’ın dört (üç veri şeridi artı saat) diferansiyel çiftine kıyasla, TMDS veri şeridini taşımak için yalnızca bir diferansiyel çifte sahiptir. Bu nedenle, bu üç mantıksal veri kanalı, bunun yerine tek bir fiziksel MHL veri şeridine zaman bölmeli çoklama ile (yani, mantıksal kanallar sırayla gönderilerek) aktarılır ve saat sinyali bu çiftin ortak mod sinyali olarak taşınır. MHL 3’ten itibaren, saat sinyalini taşıma yöntemi, bunun yerine MHL CBUS pininde ayrı olarak taşınması şeklinde değiştirildi.

Normal (24 bit) mod, 2,25 Gbit/s hızında çalışır ve HDMI ile aynı üç kanallı, 24 bit renk sinyalini, 75 MHz’e kadar piksel saat hızında çoklar; bu da 60 Hz’de 1080i ve 720p için yeterlidir . MHL saatinin bir periyodu, piksel saatinin bir periyoduna eşittir ve MHL saatinin her periyodu üç adet 10 bitlik TMDS karakteri (yani, her 10 bitlik TMDS karakterinin kodlanmış bir baytı – 8 bit – temsil ettiği 24 bitlik bir piksel) iletir.

MHL ayrıca 1080p için 3 Gbit/s hızında PackedPixel modunda da çalışabilir; bu durumda yalnızca iki kanal çoklanır, çünkü renk sinyali, bitişik 16 bitlik piksellerin kromatik alt örneklemeli (YCbCr 4:2:2) bir çiftine (yani, iki bitişik piksel kromatik değerleri paylaşır ve yalnızca 36 bit ile temsil edilir) dönüştürülür ve piksel saati 150 MHz’e iki katına çıkarılır. Bu modda, MHL saatinin bir periyodu artık piksel saatinin iki periyoduna eşittir, bu nedenle MHL saatinin her periyodu iki kat daha fazla kanal, yani dört 10 bitlik TMDS karakteri (bir çift 16 bitlik piksel) iletir.

MHL’nin 3. sürümü, çerçeve tabanlı olmaktan paket tabanlı bir teknolojiye dönüştü ve 6 Gbit/s hızında çalışıyor. SuperMHL, veri sinyalini birden fazla diferansiyel çift üzerinden (USB Type-C ile dört adede kadar veya superMHL kablosu kullanılarak toplam altı adede kadar) taşıyarak bunu genişletiyor ve 36 Gbit/s’ye kadar hız sağlıyor.
